推拉式酸洗槽是一種常用于冷軋帶鋼酸洗處理的設備，以下是關于其組成及結構的詳細分析：



 組成



1. 入口段：

    運卷小車：負責將鋼卷從存放位置運送到開卷機處。

    開卷機：用于展開鋼卷，使帶鋼能夠順利進入酸洗工序。

    矯直機：對帶鋼進行矯直處理，確保帶鋼在酸洗過程中不會因彎曲而產生質量問題。

    液壓剪及切角剪：用于切除帶鋼頭部的超差部分和進行切角處理，以滿足后續加工的需求。



2. 工藝段：

    酸洗槽：是酸洗機組的核心設備，用于盛裝酸液并對帶鋼進行酸洗處理。酸洗槽通常采用分段串級逆流方式設計，以提高酸洗效果和節約酸液。

    漂洗槽：酸洗后的帶鋼需要經過漂洗槽進行清洗，以去除殘留的酸液和其他雜質。

    烘干機：用于對漂洗后的帶鋼進行烘干處理，去除水分，防止生銹。



3. 出口段：

    園盤剪、涂油機和卷取機：出口段的主要任務是對帶鋼寬度進行剪切、涂油和卷取。園盤剪用于剪切帶鋼邊緣，涂油機用于給帶鋼表面涂上防銹油，卷取機則將處理后的帶鋼卷成卷狀。

    其他輔助設備：如張力輥組、人工檢查臺、稱重裝置及半自動打捆機等，用于滿足帶鋼穿帶、運行時的調速要求及帶鋼開卷、卷取的恒張力要求，并確保產品質量和便于后續處理。

 結構

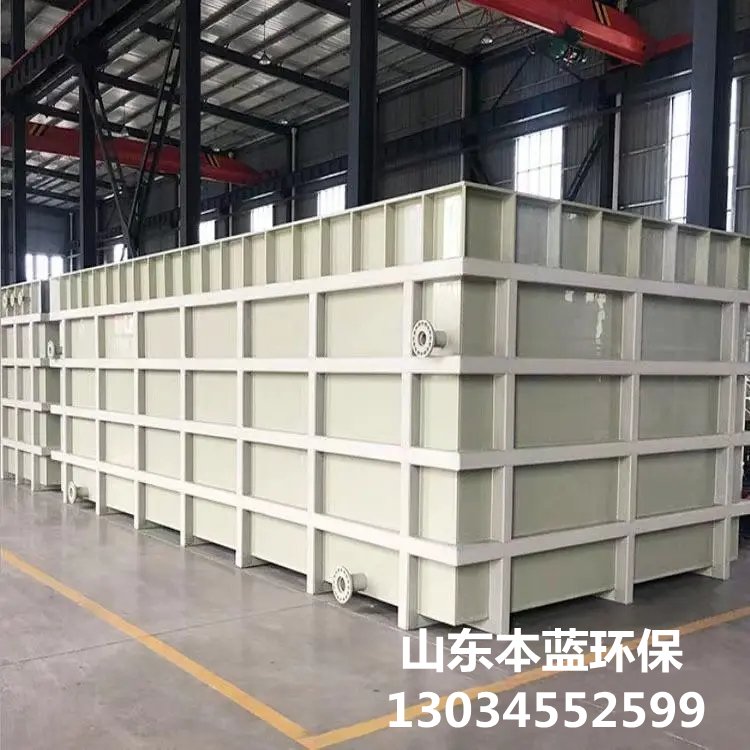

1. 槽體：

    酸洗槽的槽體通常由鋼板焊接而成，具有較高的強度和密封性。槽體內壁通常涂有防腐材料，以防止酸液對槽體的腐蝕。



2. 加熱系統：

    酸洗槽配備有加熱系統，通常采用電加熱或蒸汽加熱方式，以保持酸液的溫度在適宜范圍內（一般為常溫至80℃），從而提高酸洗效果。



3. 循環系統：

    酸洗槽內設有酸液循環系統，通過泵和管道將酸液從槽體底部抽出并噴到帶鋼表面，使酸液不斷更新并與帶鋼充分接觸，以提高酸洗效率。



4. 排風系統：

    由于酸洗過程中會產生***量酸霧和有害氣體，因此酸洗槽通常配備有排風系統以排除這些氣體，保護環境和操作人員的健康。



綜上所述，推拉式酸洗槽由入口段、工藝段和出口段三部分組成，每個部分都包含***定的設備以滿足酸洗工藝的需求。其結構設計合理且科學，能夠高效地完成帶鋼的酸洗處理工作。
